STEP BY STEP
操作手順
LST・LGX Series の標準的な操作手順です。6ステップで締付け完了まで解説します。
01
STEP 01

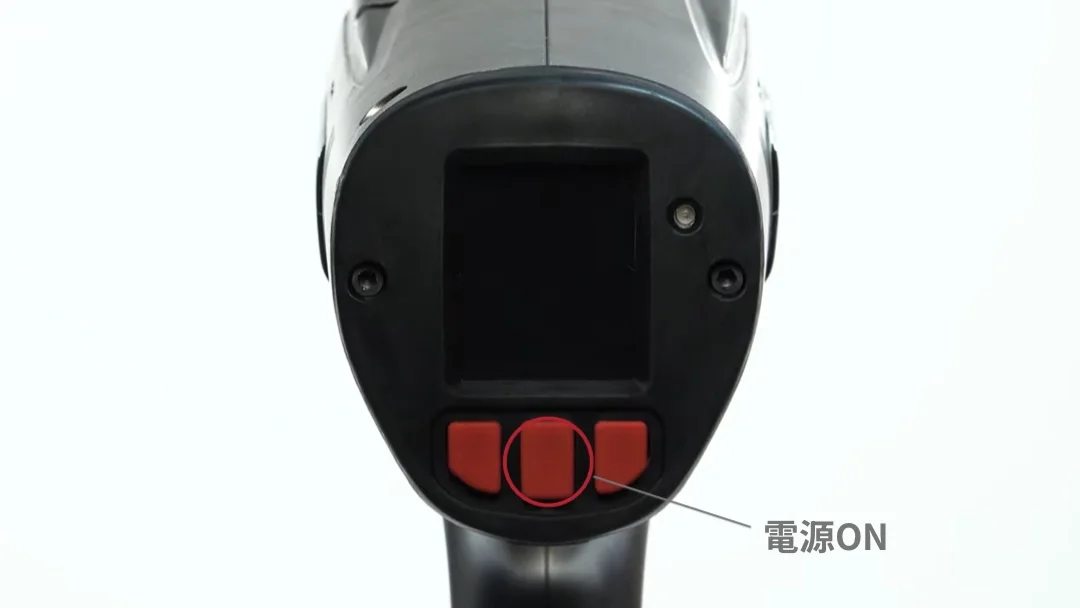

バッテリーの装着と起動確認
充電済みバッテリーをLST/LGX本体にセット。バッテリーロックが「カチッ」とはまるまで確実に押し込みます。電源ボタンを押してLEDインジケーターで充電残量を確認します。
- 充電残量が低い場合は作業前に充電
- バッテリー接続部に汚れや錆がないか確認
02
STEP 02

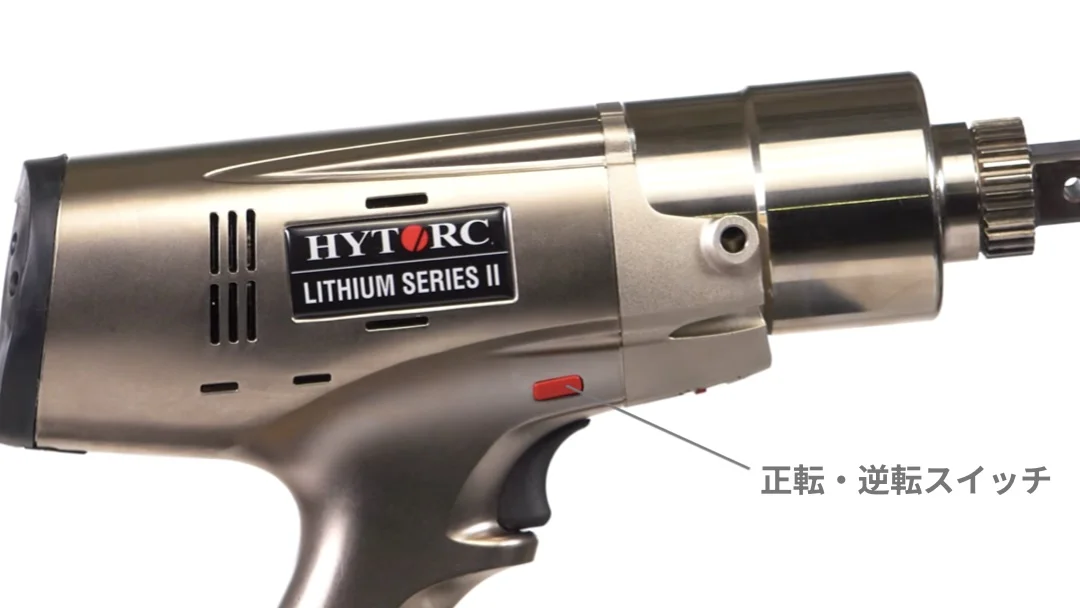

回転方向の確認とソケット装着
正転・逆転スイッチを締付け方向（正転）に設定。ドライブ部にソケットをセット後、リアクションアームを本体に装着し、作業方向に合わせて向きを調整します。
- 正転・逆転スイッチが正しい方向になっているか必ず確認
- ソケットのロックピンとリアクションアームのピンロックを確認
03
STEP 03

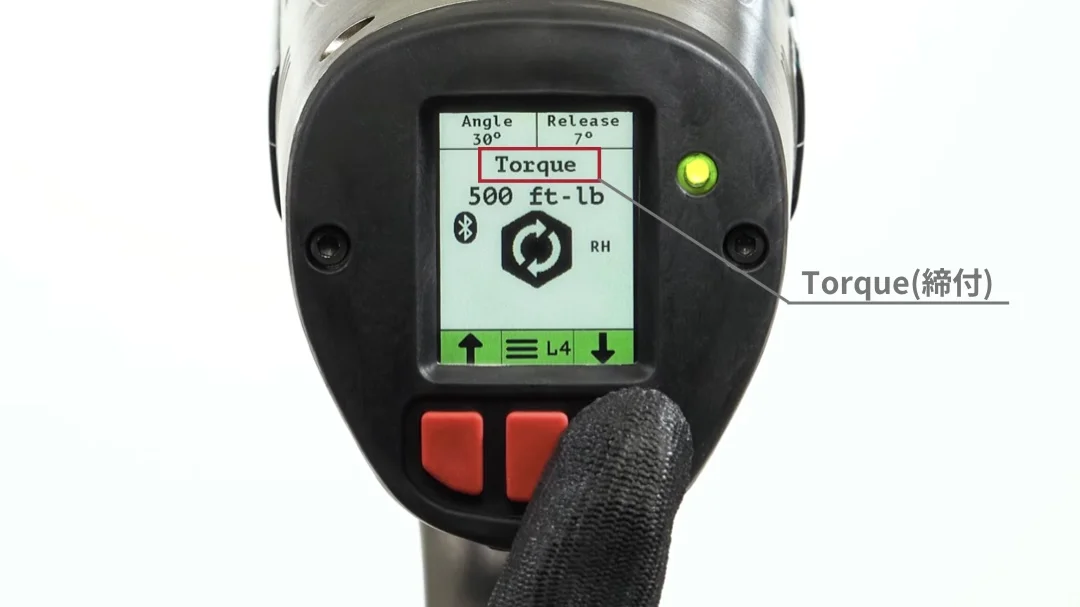

トルク値の設定
本体または操作パネルのボタンで目標トルク値を設定。デジタル表示で正確な設定が可能です。LST/LGXはN·m単位で直接設定できます（機種により ft-lbf表示も可）。
- 設定値を必ず再確認してから作業を開始
- 設定範囲外の値は入力できません
04
STEP 04

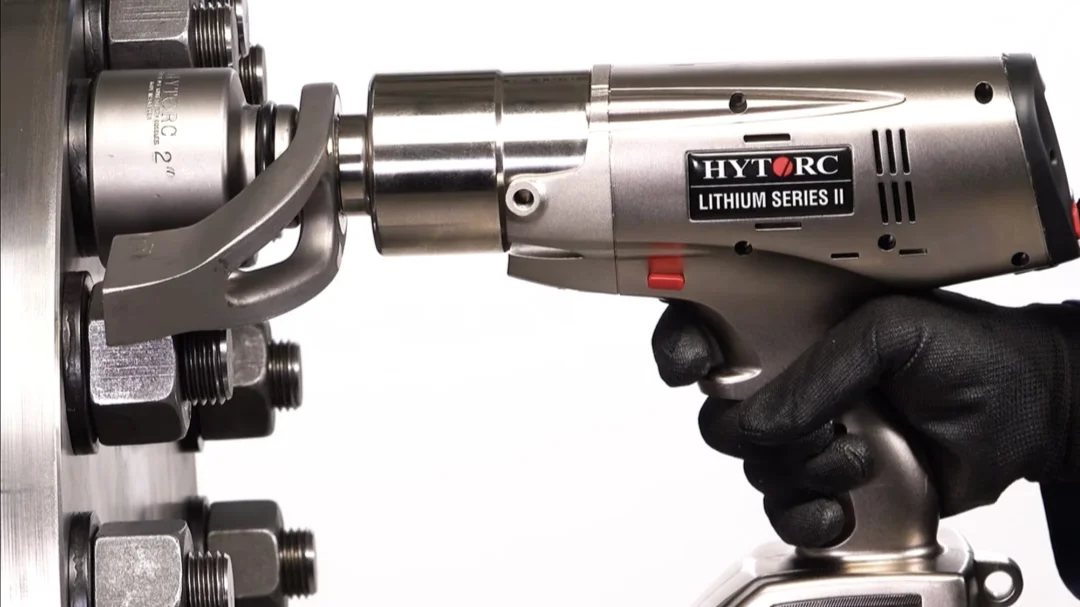

ボルトへの位置決め
ソケットをナット/ボルト頭に差し込み、リアクションアームを固定点（隣接ボルト等）に当てます。リアクションアームが安定しているかを確認してから操作を開始します。
- 無理な姿勢での操作は避ける
- リアクション面が安定した固定点に当たっているか確認
05
STEP 05

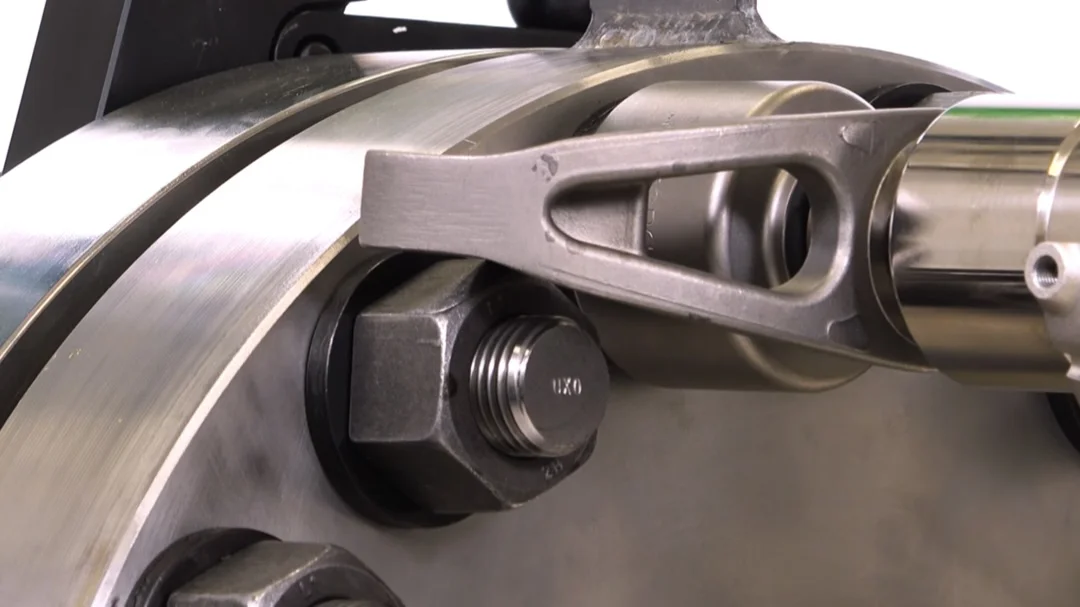

締付け操作
トリガーを引いて締付け開始。設定トルクに達すると電子制御で自動停止します。停止後は必ずトリガーを離してから次のボルトへ移動します。
- トリガーを引き続ける間、工具は締付け方向に力がかかります
- 停止後に「完了音」を確認
06
STEP 06

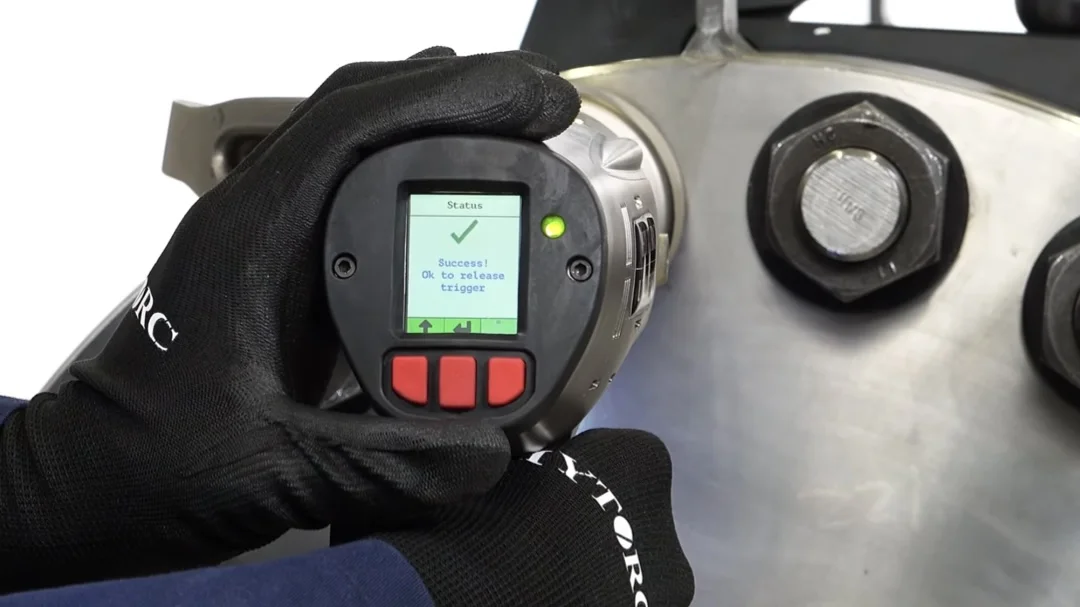

完了確認と記録
全ボルト締付け完了後、全周の確認締めを実施。デジタルモデルは締付け結果（トルク値・締付け数）を表示・記録できます。
- 記録機能を活用してトレーサビリティを確保
- バッテリー残量に余裕があるか確認
