XLCT
CASSETTE HOLLOW HEX HYDRAULIC TORQUE WRENCH
XLCT
カセット交換式ドライブ、フランジ締結に特化した設計 — 全8サイズ 329〜80,143 N·m
カセット式の六角ドライブにより、工具本体を交換せずにドライブ部分のみを差し替えて複数サイズのボルトに対応できる。配管フランジ・プレス機・ターボコンプレッサーなど固定ボルトが多い定修現場での作業効率を大幅に向上させる。ソケットの代わりにボルト頭に直接かみ合うため、フランジが密着した環境での締結が可能。赤いボディが現場での視認性を高め、安全管理にも貢献する。
| 型番 | 最小 (Nm) | 最大 (Nm) | 六角 (mm) | 重量 (kg) | H (mm) | W1 (mm) | W2 (mm) | L (mm) | R (mm) |
|---|---|---|---|---|---|---|---|---|---|
| XLCT-2 | 329 | 2,286 | 19–60 | 0.93 | 102 | 49 | 32 | 186 | 26 |
| XLCT-4 | 786 | 5,224 | 34–80 | 1.93 | 136 | 66 | 42 | 259 | 34 |
| XLCT-8 | 1,549 | 11,045 | 50–100 | 3.25 | 170 | 82 | 53 | 312 | 45 |
| XLCT-14 | 2,724 | 18,157 | 70–120 | 5.14 | 204 | 99 | 64 | 371 | 59 |
| XLCT-18 | 3,780 | 25,881 | 75–145 | 6.75 | 231 | 111 | 72 | 364 | 67 |
| XLCT-30 | 6,205 | 41,986 | 90–165 | 10.82 | 272 | 131 | 85 | 427 | 78 |
| XLCT-45 | 9,667 | 66,679 | 100–190 | 19.50 | 340 | 152 | 100 | 536 | 103 |
| XLCT-60 | 12,022 | 80,143 | 120–190 | 21.80 | 340 | 164 | 106 | 526 | 122 |

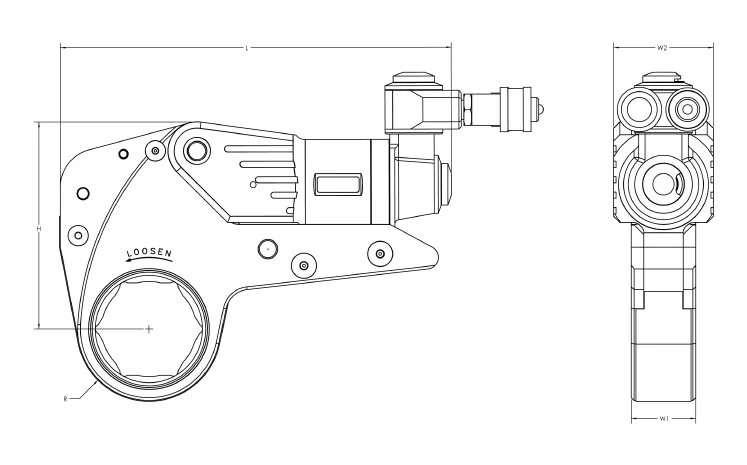

H：高さ／W1：本体幅／W2：ドライブ部幅／L：全長／R：反力アーム長。六角サイズはカセット対応範囲。仕様は予告なく変更される場合があります。最新情報はお問い合わせください。
各ボルト径に対応した交換用カセット（ドライブ部）。工具本体はそのままにカセットのみ交換でき、1台で複数サイズのスタッドボルトに対応できる。
油圧ポンプと工具をつなぐ高圧ホース。長さ・接続規格の異なるバリエーションを用意しており、現場のレイアウトに合わせて選択できる。
締付け時の反力を近接するフランジ面・構造物に受けさせるアーム。作業スペースに合わせた形状を選択でき、安定した締付けを実現する。
締付け時のボルト・ナット共回りを防ぐバックアップレンチ。相手側を確実に保持することで正確なトルク管理と作業の安全性を両立する。
上記以外にも多数のオプション品・アクセサリーを取り揃えています。
フランジサイズ・スタッド径・必要トルクをお知らせいただければ最適な構成をご提案しますので、お気軽にお問い合わせください。
フランジサイズ・スタッド径・必要トルクをお知らせいただければ
最適なカセットサイズとポンプをご提案します。デモ機貸出も対応。
