RETENTION RING — HYTORC NUT ACCESSORY
BACKUP WASHER
HYTORC NUTの脱落を防ぐ安全保持リング — 振動・繰り返し荷重環境での緩みリスクをゼロに
HYTORC NUTと組み合わせて使用する専用保持リング。振動・繰り返し荷重が発生する環境でHYTORC NUTが緩んで脱落するリスクを排除する。風力発電タワー・橋梁・大型機械など、一度締結したら再アクセスが困難な箇所での使用に特に重要。HYTORC NUTと同一のサイズコードで管理が容易で、インチ・メートル両対応。材質はSUS304を標準とし、海洋・化学プラント等の高腐食環境向けにSUS316も選択可能。

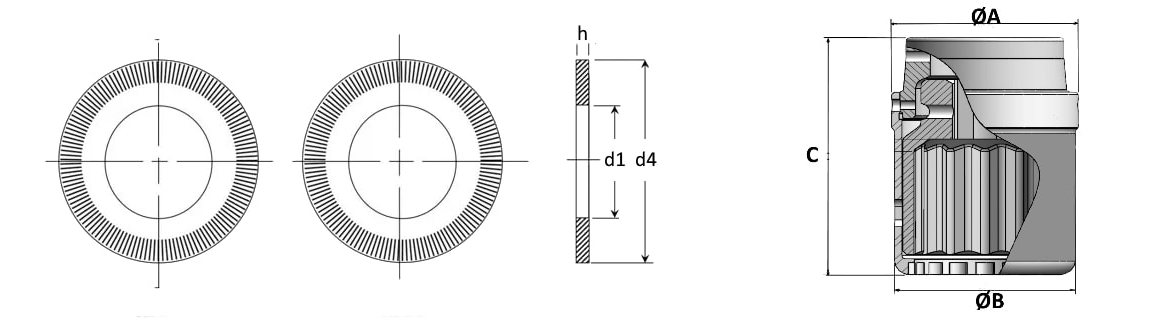

| ボルトサイズ | パーツ番号 | ID (mm) | OD (mm) | T (mm) |
|---|---|---|---|---|
| METRIC SIZES (M14 〜 M80) | ||||
| M14 | ZBW-M14 | 14.99 | 25.53 | 3.1 |
| M16 | ZBW-M16 | 16.99 | 27.58 | 3.1 |
| M18 | ZBW-M18 | 19.23 | 31.17 | 3.3 |
| M20 | ZBW-M20 | 21.11 | 34.65 | 3.3 |
| M22 | ZBW-M22 | 23.09 | 36.80 | 3.9 |
| M24 | ZBW-M24 | 25.32 | 41.91 | 4.0 |
| M27 | ZBW-M27 | 28.70 | 47.50 | 4.0 |
| M30 | ZBW102-M30 | 31.39 | 53.14 | 4.8 |
| M33 | ZBW104-M33 | 34.19 | 58.65 | 4.8 |
| M36 | ZBW106-M36 | 37.90 | 64.16 | 4.8 |
| M39 | ZBW108-M39 | 40.44 | 69.65 | 4.8 |
| M42 | ZBW110-M42 | 43.26 | 75.16 | 6.4 |
| M45 | ZBW112-M45 | 46.18 | 80.65 | 6.4 |
| M48 | ZBW114-M48 | 50.09 | 86.16 | 6.4 |
| M52 | ZBW200-M52 | 54.10 | 91.64 | 6.4 |
| M60 | ZBW-M60 | 59.33 | 104.65 | 7.4 |
| M64 | ZBW208-M64 | 67.49 | 114.30 | 8.5 |
| M68 | ZBW-M68 | 70.10 | 114.30 | 8.5 |
| M72 | ZBW212-M72 | 72.59 | 124.97 | 8.5 |
| M76 | ZBW-M76 | 77.98 | 124.97 | 8.5 |
| M80 | ZBW-M80 | 82.04 | 133.35 | 10.3 |
※ ID：内径、OD：外径、T：厚さ
※ インチサイズ（1/2" 〜 3"、18サイズ）も対応。パーツ番号：ZBW-008〜ZBW-300
※ 標準材質：SUS304。高腐食環境向けSUS316は別途お問い合わせください。
BACKUP WASHERはHYTORC NUT専用に設計された保持リング。HYTORC NUTと同一のサイズコードで管理が容易。ナット発注時にBACKUP WASHERをセットで注文することで、現場での在庫管理を簡素化できる。
インチサイズ（1/2"〜3"、パーツ番号：ZBW-008〜ZBW-300）とメトリックサイズ（M14〜M80、パーツ番号：ZBW-M14〜ZBW-M80）の両規格に対応。既設プラントの規格を問わず適用可能。
海洋環境・化学プラント・塩水環境など高腐食リスクのある箇所向けにSUS316材質のオプションを提供。標準のSUS304と同一サイズで提供可能。仕様確認のうえお問い合わせください。
風力発電タワーのフランジ、橋梁ボルト、海底配管フランジ、大型プレス機など、定期メンテナンス間隔が長く再アクセスが困難な締結部位での採用実績あり。ゼロ脱落保証が要求される用途に対応。
適用ボルト径・使用環境（振動の有無・腐食環境）をお聞かせください。HYTORC NUT + BACKUP WASHERの
最適なシステム構成と必要数量を専門スタッフがご提案します。
