WASHER
THRUST BEARING WASHER
HYTORC WASHER
既存ボルト・ナットに組み合わせるだけ — 大規模改修なしに反力アーム不要の高精度締付けを実現
既存の標準ボルト・ナットに組み合わせて使用するスラストベアリングワッシャー。ナット座面とワッシャー間の摩擦を内蔵スラストベアリングが遮断し、HYTORC NUTと同様の原理でトルク精度を大幅に向上させる。フランジの大規模改修なしに反力アーム不要の締付けを実現でき、導入コストを最小限に抑えられる。A193 B7等の既設スタッドボルトに対応し、石油・化学・発電プラントの配管フランジに幅広く適用できる。適用ボルト径はM14〜M80（インチサイズ1/2"〜3"）。

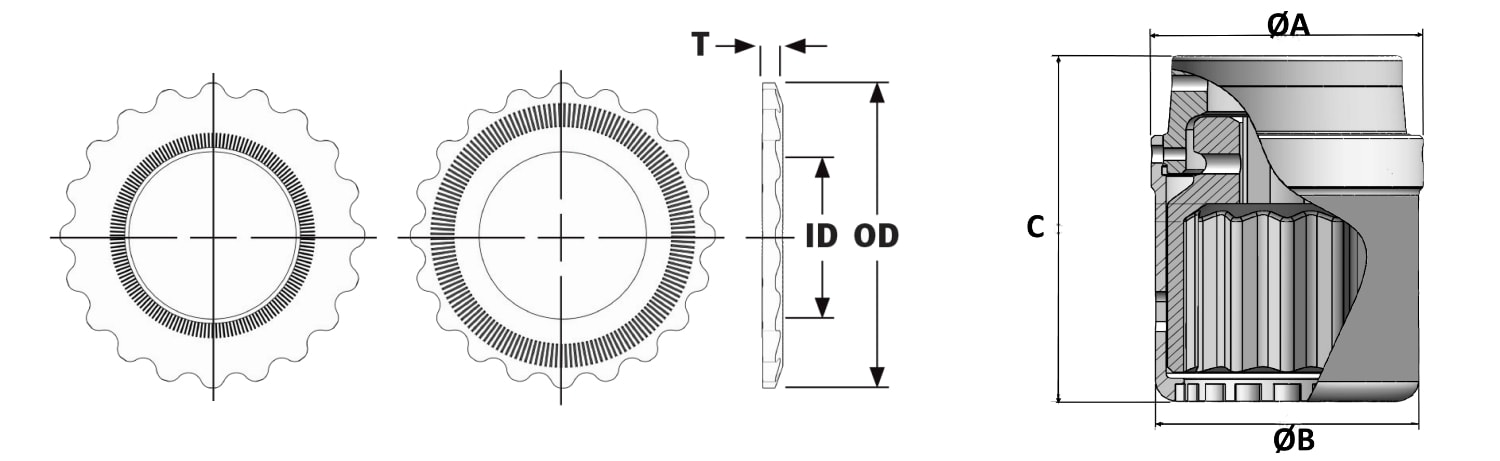

| ボルトサイズ | パーツ番号 | ID (mm) | OD (mm) | T (mm) |
|---|---|---|---|---|
| METRIC SIZES (M14 〜 M80) | ||||
| M14 | ZRW-M14 | 15.0 | 28.40 | 3.1 |
| M16 | ZRW-M16 | 17.0 | 30.96 | 3.1 |
| M18 | ZRW-M18 | 19.2 | 36.37 | 3.3 |
| M20 | ZRW-M20 | 21.1 | 37.01 | 3.3 |
| M22 | ZRW-M22 | 23.1 | 40.64 | 3.3 |
| M24 | ZRW-M24 | 25.3 | 47.37 | 4.1 |
| M27 | ZRW-M27 | 28.7 | 52.25 | 4.1 |
| M30 | ZRW102-M30 | 31.4 | 58.60 | 4.8 |
| M33 | ZRW104-M33 | 34.2 | 63.30 | 4.8 |
| M36 | ZRW106-M36 | 37.9 | 69.65 | 4.8 |
| M39 | ZRW108-M39 | 40.4 | 74.37 | 4.8 |
| M42 | ZRW110-M42 | 43.3 | 80.75 | 6.4 |
| M45 | ZRW112-M45 | 46.2 | 85.22 | 6.4 |
| M48 | ZRW114-M48 | 50.1 | 91.87 | 6.4 |
| M52 | ZRW200-M52 | 54.1 | 96.19 | 6.4 |
| M60 | ZRW-M60 | 64.0 | 108.71 | 7.6 |
| M64 | ZRW208-M64 | 67.5 | 121.11 | 8.6 |
| M68 | ZRW-M68 | 70.1 | 121.11 | 8.6 |
| M72 | ZRW-M72 | 73.9 | 133.73 | 8.6 |
| M76 | ZRW-M76 | 78.0 | 133.73 | 8.6 |
| M80 | ZRW-M80 | 82.0 | 142.11 | 10.0 |
※ ID：内径、OD：外径、T：厚さ
※ インチサイズ（1/2" 〜 3"、18サイズ）も対応。パーツ番号：ZRW-008〜ZRW-300
※ 材質：スチール製（標準）。特殊材質は要相談。
A193 B7・ASTM A320等の既設スタッドボルトにそのまま装着。フランジ側の改修・加工は不要。現在使用中の標準ナットと組み合わせて使用でき、最短リードタイムで導入が可能。
配管フランジ（ASME B16.5 / JIS B2220）の締付けに最適。定修工事・新設工事を問わず、全HYTORCレンチ（MXT・XLCT・STEALTH・jGun・LST・LGX・LION）と組み合わせ可能。
将来的にHYTORC NUT（一体型システム）へ移行する際も、同一のHYTORCレンチをそのまま使用できる。段階的な投資計画が立てやすく、予算制約のある現場への最初の導入ステップとして最適。
BACKUP WASHERと組み合わせることで、振動環境での緩み防止対策も同時に実施可能。ワッシャーセット（HYTORC WASHER + BACKUP WASHER）での提供も対応しています。
使用中のボルト規格・フランジ仕様をお聞かせください。HYTORC WASHERの適合サイズ・パーツ番号・
必要数量をまとめてご提案します。サンプル提供・現場デモにも対応。
