STEP GUIDE
操作手順
XLCT Seriesを正しく安全に使用するための6ステップを解説します。
01
STEP 01
ソケットとリアクションポールの装着
XLCTの薄型ドライブ部にソケットをセット。リアクションポールをXLCT後部のピン穴に装着します。
- ソケットのロックが確実であることを確認
- ポールの向きを締付け方向に合わせて調整
02
STEP 02

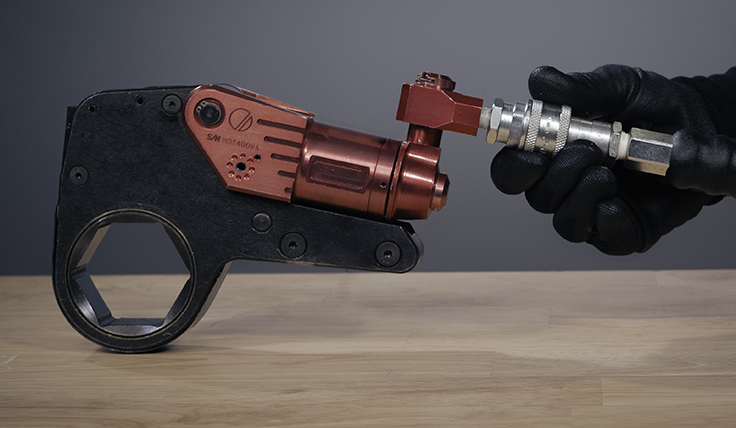

油圧ホースの接続とエア抜き
高圧ホースをXLCTポートに接続。ポンプ側のバルブを開けてエア抜きを実施します。
- カプラーが完全にロックされていることを確認
- エア混入はトルク精度に影響します
03
STEP 03

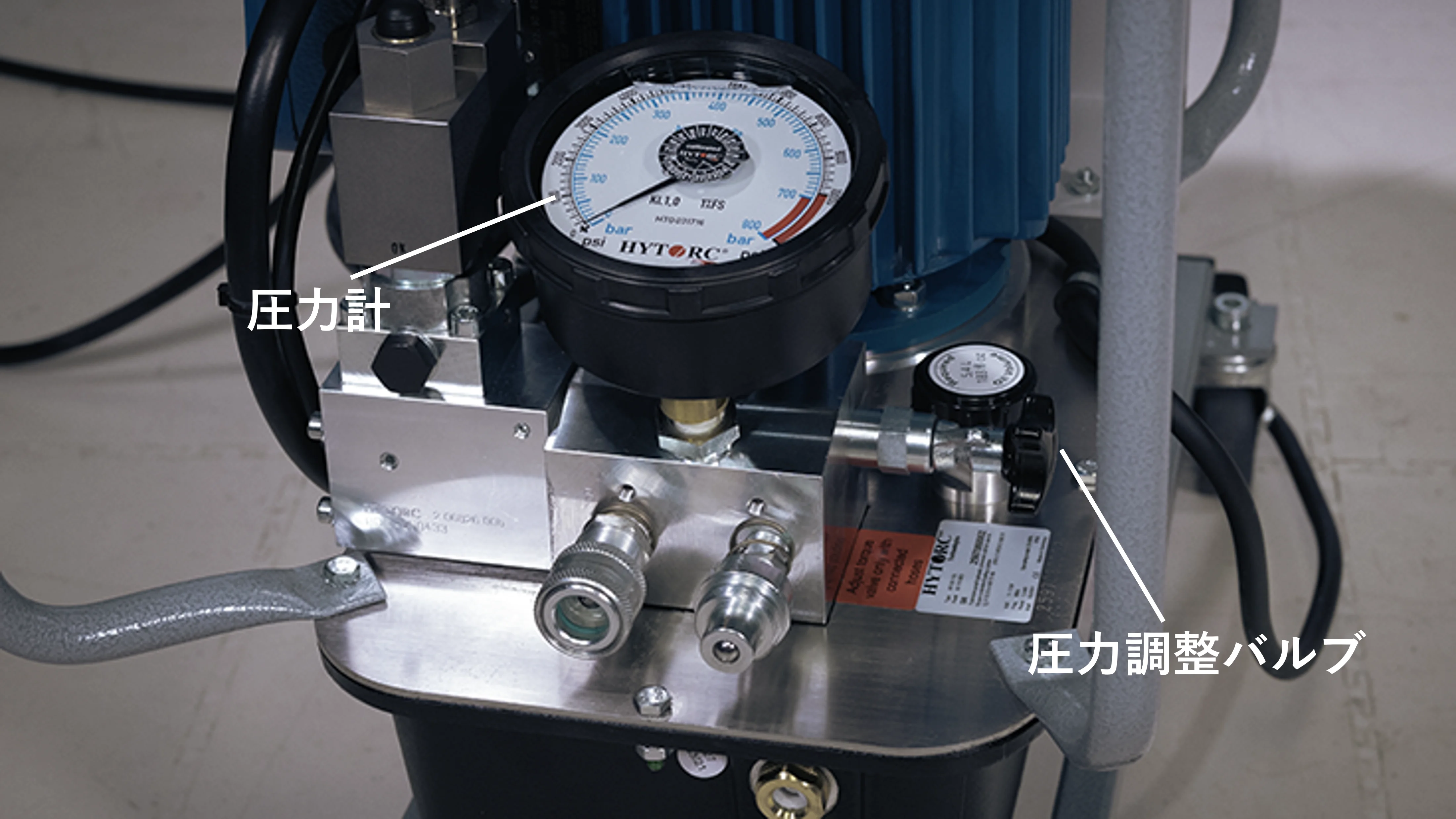

圧力の設定
ポンプ圧力を目標トルクに対応した圧力（bar）にセット。XLCTのトルク/圧力換算表を参照します。
- XLCTとMXTは圧力/トルク特性が異なります。XLCTの換算表を必ず使用してください
04
STEP 04

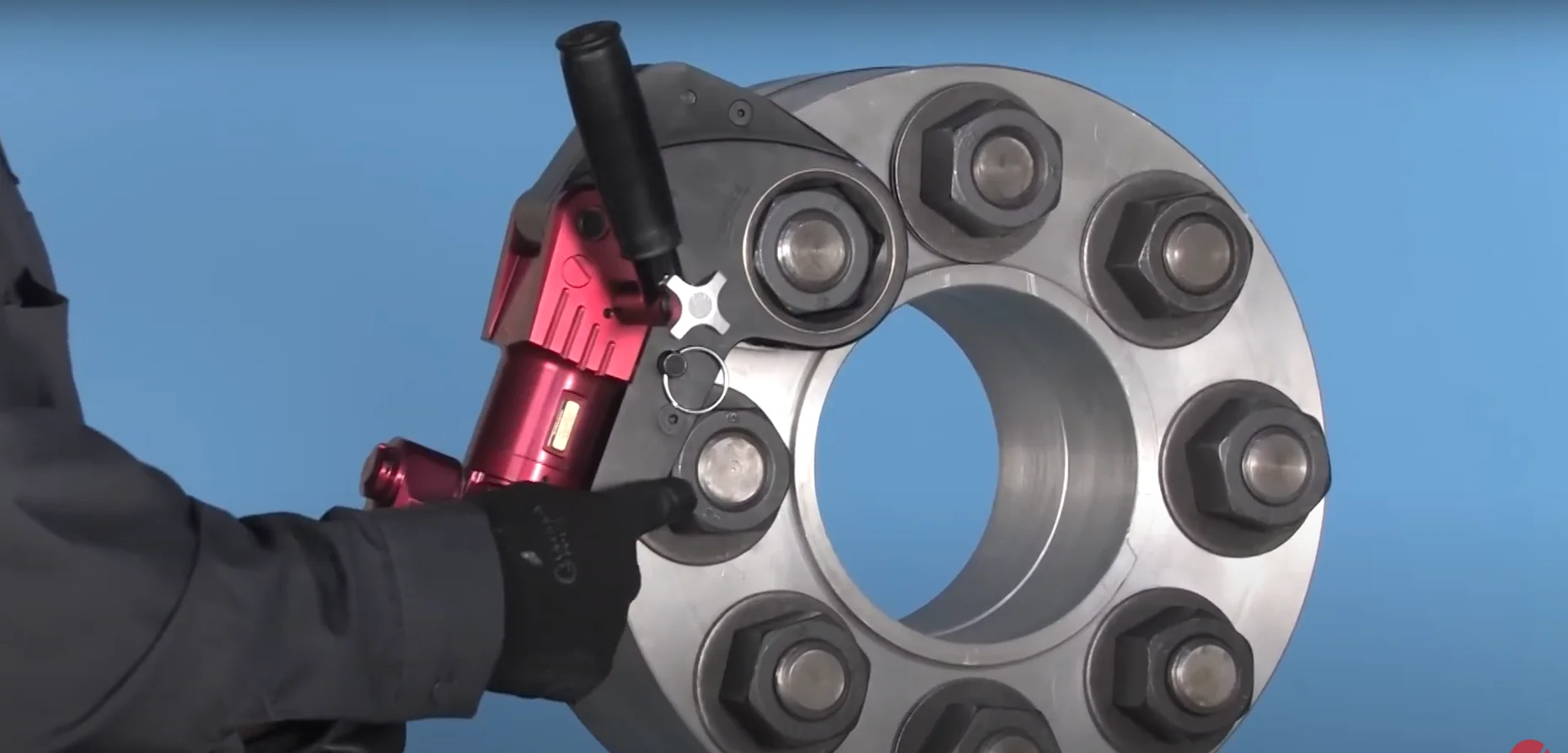

狭隘部への位置決め
XLCTを狭いクリアランスにも対応した薄型プロファイルで、ナットにセット。リアクションポールを隣接ボルトに当てます。
- 狭いスペースでも無理な姿勢での作業は避ける
- リアクション部が安定しているか確認
05
STEP 05

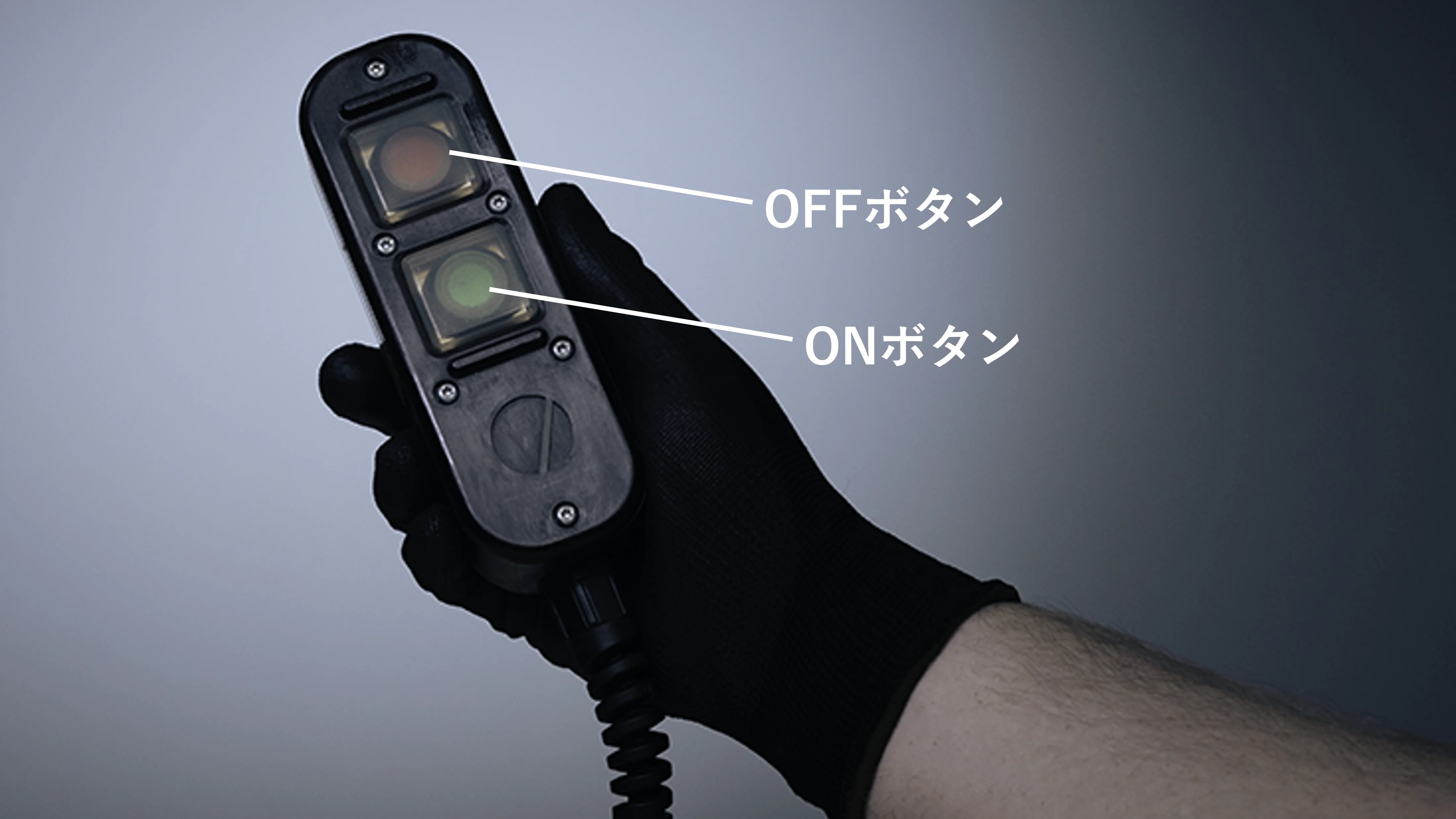

締付け操作
ポンプを起動しペンダントスイッチを操作して締付け開始。設定圧力に到達すると自動停止します。
- 工具周辺の安全を確認してから操作
- スイッチは設定圧力到達まで保持
06
STEP 06
完了確認と記録
全ボルトの締付け完了後、全周の確認締めを実施。締付け記録を保存します。
- XLCTは特にフランジ・配管系作業での使用が多いため、リーク確認も実施すること
