STEP GUIDE
操作手順
MXT Seriesを正しく安全に使用するための6ステップを解説します。
01
STEP 01

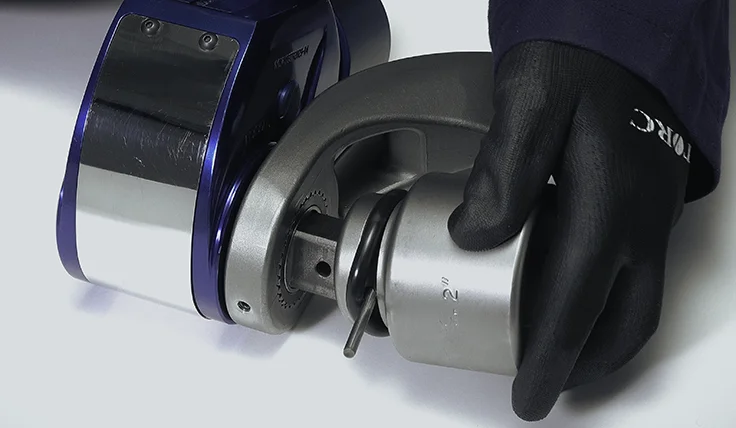

ソケット・リアクションアームの装着
MXTドライブ部にソケットをセット。「カチッ」と音がするまで確実に固定します。リアクションアームをMXT本体のピンに差し込み、作業方向・固定点に合わせて向きを調整します。
- ソケットのロックピンが確実にはまっているか確認
- リアクションアームが緩んでいないか確認
02
STEP 02

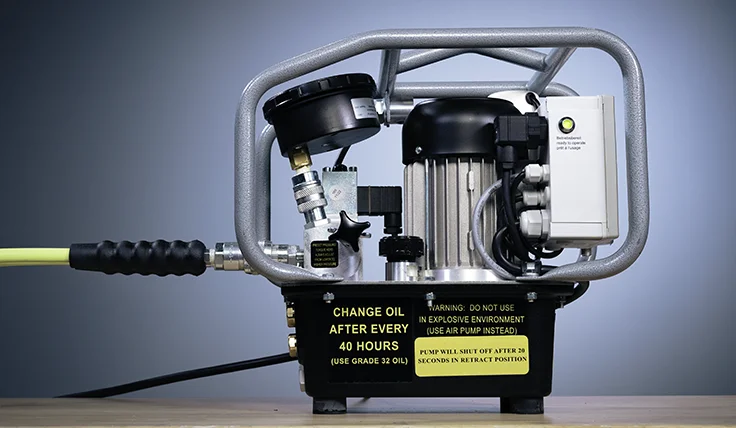

油圧ホースの接続
MXTポートとポンプの高圧ホースを接続。カプラーがしっかりとロックされていることを確認します。ホースに折れ・損傷がないか目視確認します。
- カプラーのダストキャップは取り外して保管
- ホースの最小曲げ半径を守る
03
STEP 03

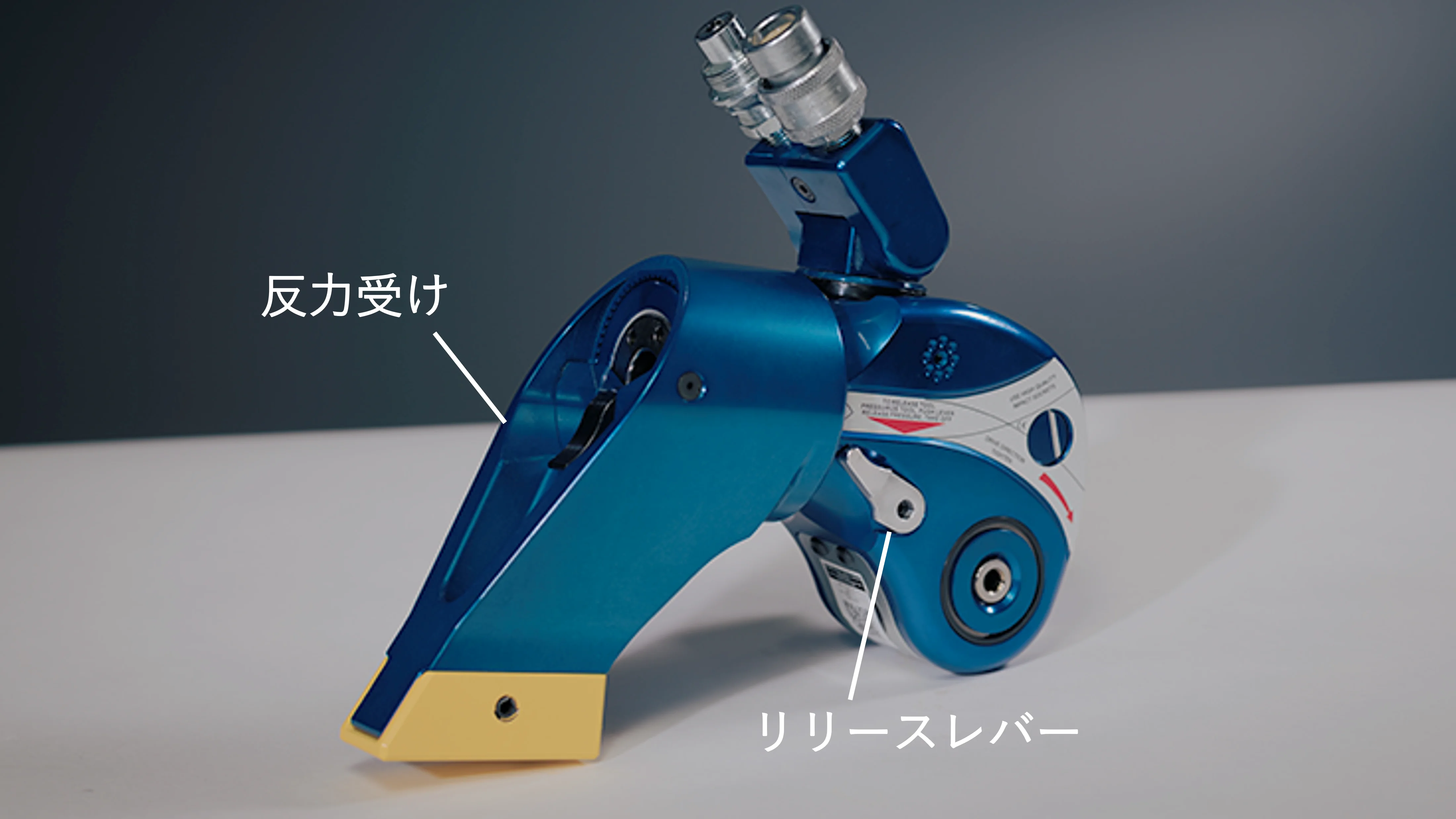

各部の確認と反力受けの準備
MXT本体の反力受けとリリースレバーの位置を確認。リリースレバーで反力受けの向きを作業方向に合わせてセットします。固定点（隣接ボルト・構造物）に安定して当たる位置を選んでください。
- リリースレバーで反力受けの向きを調整
- 反力受けが滑らない安定した固定点を選択
04
STEP 04

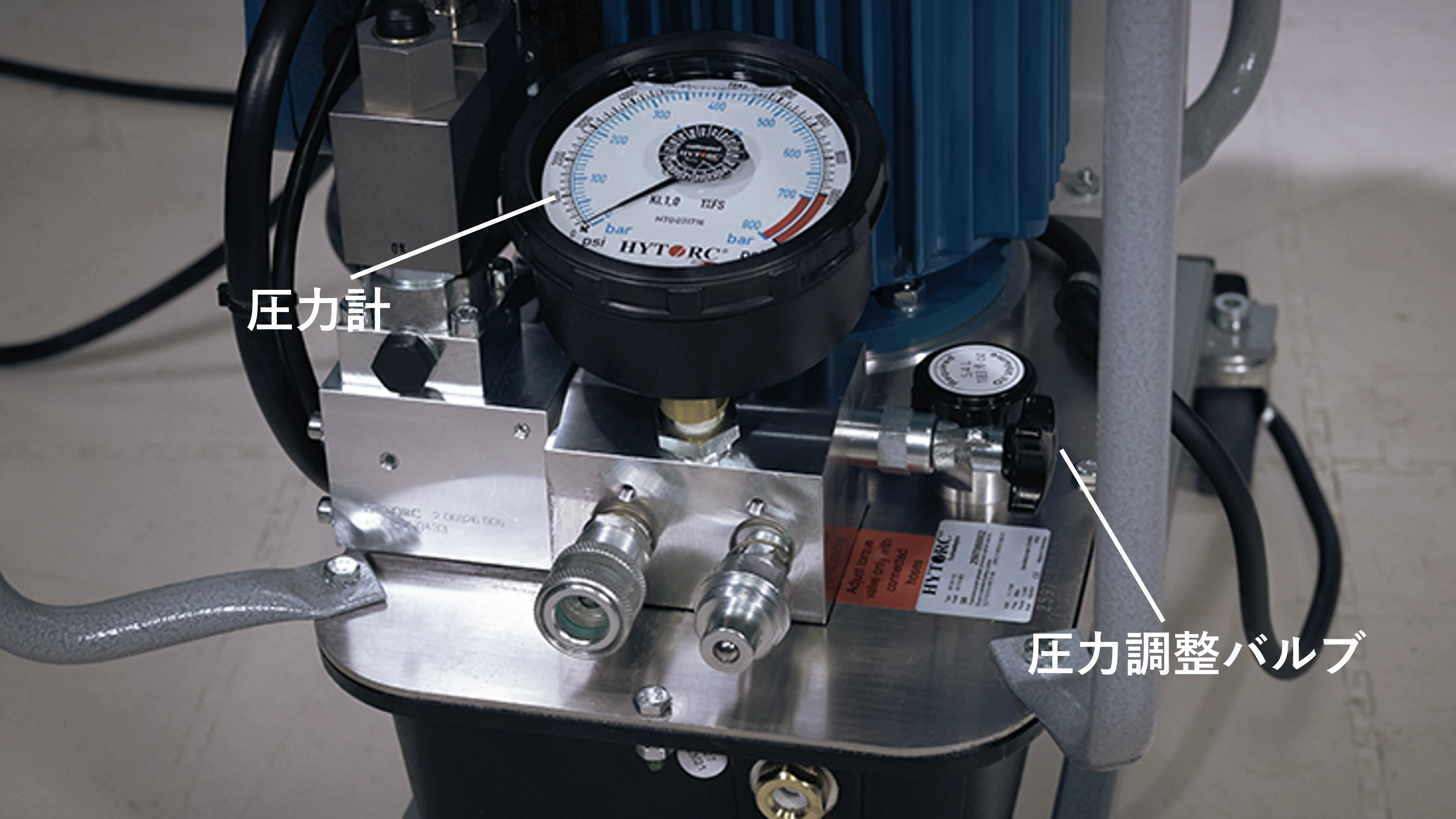

圧力の設定
ポンプの圧力調整バルブを操作し、目標トルク値に対応する圧力（bar）にセット。MHSのトルク/圧力換算表またはフランジカリキュレーターで圧力値を確認できます。
- 最初は低めの圧力でテスト締め付けを推奨
- 圧力ゲージが安定してから本作業を開始
05
STEP 05

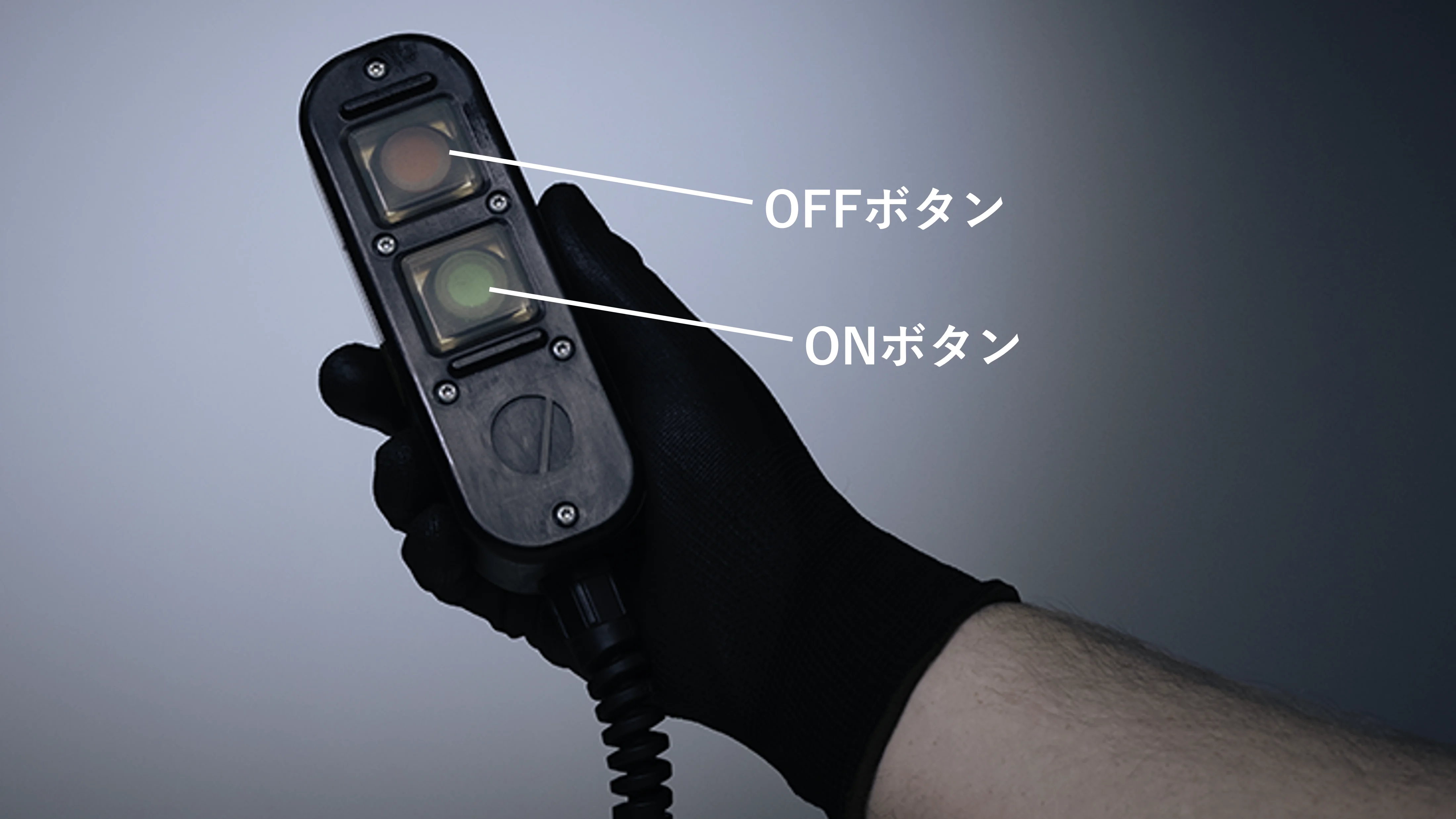

締付け操作
ポンプを起動後、ペンダントスイッチ（または本体トリガー）を操作して締付けを開始。設定圧力に達すると自動的に停止します。スイッチを離してから次のボルトへ移動してください。
- スイッチ操作中は工具周辺に人が近づかないよう注意
- 締付けが終わるまでスイッチを保持
06
STEP 06

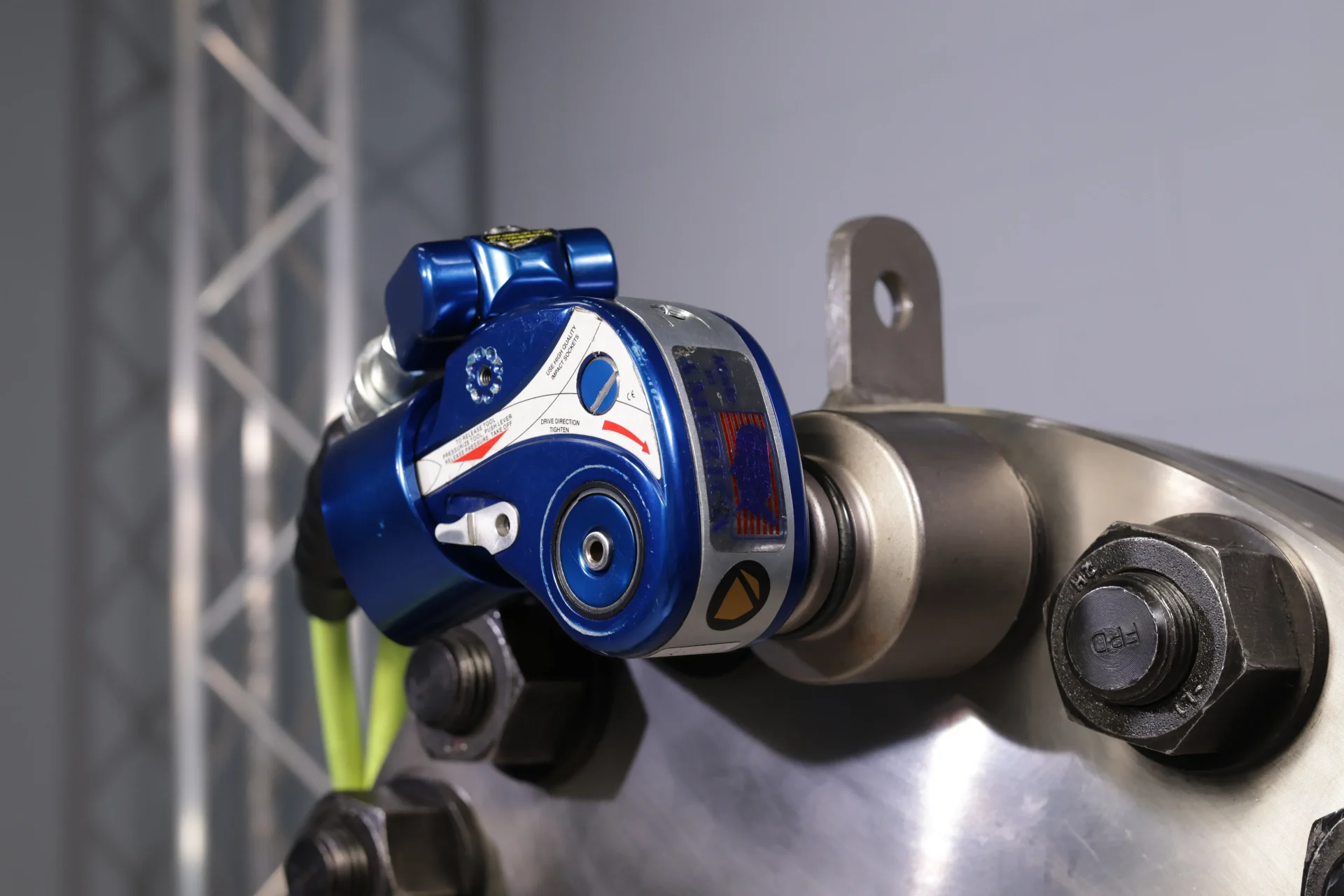

完了確認
全ボルトの締付け完了後、全周をもう1周回り確認締めを実施します。締付けトルク値・作業日時・担当者を記録してください。
- 最終確認は1本ずつ確実に行う
- 記録はデジタル（スマホ等）でも可
