MXTの反力アーム（反力受け）とは

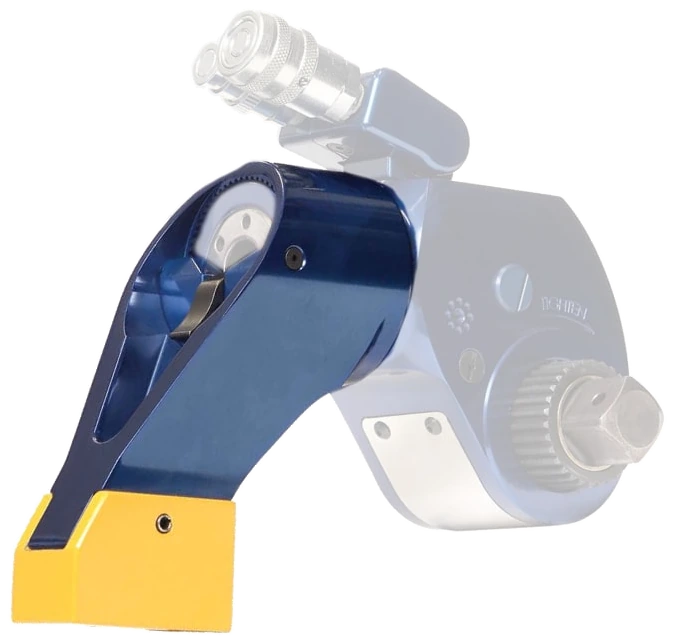

MXTの反力アームとは、ハイトーク（HYTORC）MXT 油圧トルクレンチの本体に装着し、締付時に工具が受ける反力を隣接するナットや構造物に逃がすための部品です。現場では「反力受け」「リアクションアーム」とも呼ばれます。MXTはソケットでボルトを回すスクエアドライブ型のため、反力アームで反力を受けることが使用の前提になります。
MXT本体には標準の反力受けが装備されており、ワンタッチレバーで脱着し、締付方向・緩め方向に合わせて付け替えて使います。標準の反力受けが反力点に届かない場合は延長タイプのアルコアーム、狭い箇所では反力スリーブをオプションとして選べます。
MXTの反力アーム＝「締付トルクと同じ大きさの反力を、動かない相手に預けるための腕」。どこに・どう当てるかで、安全性と締付精度の両方が決まります。
なぜ反力アームが必要なのか
ボルトを締めると、作用・反作用の法則で工具本体には締付方向と逆向きに同じ大きさのトルクがかかります。たとえばMXT-3で4,000N·mを掛ければ、本体も4,000N·mで逆に回ろうとします。この力を反力アームで固定点に逃がさないと、工具が跳ね返り（キックバック）、作業者の負傷や配管・機器の破損につながります。
反力アームが正しく当たっていると、反力は固定点が受け持ち、工具はボルト軸に対してまっすぐな姿勢を保てます。これは安全だけでなく、設定トルクどおりに締まる（精度が出る）ためにも重要です。反力の仕組みそのものはアルコアームの記事で詳しく解説しています。
反力点に使ってよいもの・いけないもの
| 反力点にしてよいもの | 反力点にしてはいけないもの |
|---|---|
|
|
油圧トルクレンチの事故で最も多いのが、反力アームと固定点の間に手や指を置いたまま加圧してしまうケースです。加圧中は工具から手を離し、反力アームの周囲に体の一部を入れないことを徹底してください。
当て方の基本 5か条
- 向きを合わせる — 締付か緩めかで反力の向きは逆になります。反力受けをワンタッチレバーで脱着し、作業方向に合わせて付け替えてから、ソケットをナットに掛けます。
- 面で当てる — アームの反力受け面を、固定点に対して平らに・広い面で接触させます。角での点当たりや斜め当たりは、滑りと局所的な過大荷重の原因になります。
- 工具をボルト軸に直角に保つ — 反力点の高さが合わず工具が傾くと、ソケットが浮いてナットの角を傷め、トルクも正しく掛かりません。高さが合わないときは反力点を変えます。
- ホースを反力方向から外す — スイベルとホースが反力の向きに来ないよう、本体の向きを決めます。ホースが挟まれると破損や噴油につながります。
- 低圧で当たりを確認してから本圧 — まず低い圧力で反力アームが固定点に確実に当たり、工具がずれないことを確認してから、設定圧まで上げます。
細かな操作手順は機種ごとの取扱説明書に従ってください。MHSでは納品時・レンタル時に現場またはオンラインでの操作指導を行っています。
MXT 型番ごとの反力アーム寸法
反力アームが隣のナットや構造物に届くか、ナット周囲のスペースに収まるかは、事前に寸法で確認できます。寸法図のR（反力アーム長）と本体の高さH・幅Wを、現場のボルト周りの隙間と照らし合わせてください。
| 型番 | 最大トルク（N·m） | R 反力アーム長（mm） | H 高さ（mm） | W 幅（mm） | 重量（kg） |
|---|---|---|---|---|---|
| MXT-.7 | 1,114 | 21 | 108 | 41 | 1.22 |
| MXT-1 | 1,817 | 25 | 124 | 50 | 1.80 |
| MXT-3 | 4,379 | 33 | 155 | 67 | 3.80 |
| MXT-5 | 7,578 | 40 | 183 | 80 | 6.44 |
| MXT-10 | 15,617 | 50 | 224 | 100 | 11.24 |
| MXT-15 | 20,874 | 55 | 246 | 111 | 16.32 |
| MXT-20 | 26,787 | 60 | 260 | 120 | 19.70 |
| MXT-35 | 50,293 | 74 | 315 | 148 | 35.13 |
寸法図と全スペックはMXT製品ページに掲載しています。隣のナットまでの距離が反力アームの届く範囲より遠い場合は、次のオプションを検討します。
反力の取り方のオプション — アルコアーム・反力スリーブ・足付き反力スリーブ
標準より長い延長タイプ。反力点が少し届かない位置で、近接する構造物・パイプ・フランジ面を反力点にする

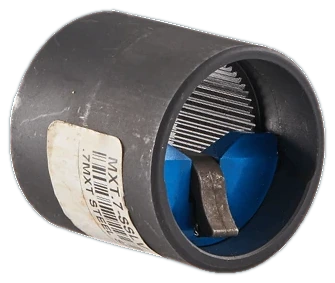

工具のスプライン部に装着して反力受け面を広げる。狭い箇所でフランジ面・隣接ナットを反力点にする

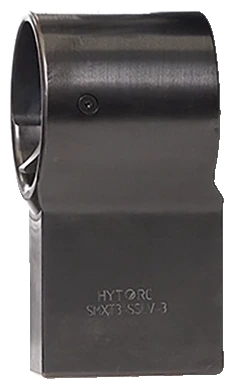

工具のスプライン部を保護しながら、標準より短い反力受けとして使う
| 方法 | 仕組み | 向いている場面 |
|---|---|---|
| 標準反力アーム | MXT本体に装備。隣接ナット・構造物に反力を逃がす | 隣のナットや剛な構造物が近くにある一般的な締結 |
| アルコアーム （延長タイプ） |
標準より長い反力アーム。少し離れた構造物・パイプ・フランジ面を反力点に使える | 標準の反力受けが届かない位置で、近接する構造物・パイプ・フランジ面を反力点にしたいとき |
| 反力スリーブ | 工具のスプライン部に装着して反力受け面を広げ、フランジ面・隣接ナットに逃がす | 狭い箇所で、フランジ面・隣接ナットを反力点にして安定させたいとき |
| 足付き反力スリーブ （Sleeve with Foot） |
工具のスプライン部を保護しながら、標準より短い反力受けとして働く | 反力点が近く、短い反力受けで足りる箇所 |
標準の反力アームやオプションで反力が取れない現場では、現場条件に合わせた反力アームの特注製作も承ります。反力点までの距離、周囲の隙間、ボルト配置の図面や写真をお送りいただければ、形状と可否を検討してご回答します。ご依頼・ご相談はMHSまで。
現場でよくある困りごとと対処
- 隣のナットまで届かない — 別の構造物を反力点にできないか確認し、難しければアルコアームを検討します。
- 反力点の高さが合わず工具が傾く — 反力点を変えます。狭い箇所であれば反力スリーブを検討します。傾いたまま加圧しないでください。
- ホースが反力方向に来てしまう — 本体の向きとスイベルの角度を変え、ホースが挟まれない姿勢にしてから加圧します。
- 加圧中にアームが滑る — 点当たり・斜め当たりになっています。面で当たる位置に掛け直し、低圧で確認してから本圧に戻します。
ボルト径・必要トルク・ボルト周りの隙間・反力を当てられる相手の有無をお知らせいただければ、MXTの型番と反力オプションの組み合わせをMHSがご提案します。レンタル（最短1日）で実機を現場に当ててから決めることもできます。
よくある質問（FAQ）
ハイトーク MXT に反力アームは付属していますか？
MXT本体には標準の反力受け（反力アーム）が装備されています。ワンタッチレバーで脱着でき、締付方向・緩め方向に合わせて付け替えられます。標準の反力受けが反力点に届かない場合は延長タイプのアルコアーム、狭い箇所では反力スリーブをオプションで用意しています。
MXT の反力アームはどこに当てればよいですか？
隣接するナット、フランジの外周やリブ、架台・ハウジングなど、締付反力を受けても動かない剛な構造物に、アームの反力受け面を面で当てます。配管の薄肉部や保温材、変形するもの、角や曲面でしか当たらない場所、人の手や体を反力点にしてはいけません。
反力アームを当てる相手が近くにない場合はどうすればよいですか？
まず別の剛な構造物を反力点にできないか確認し、標準の反力受けが届かない場合はアルコアームで反力点までの距離を変えます。それでも反力点が確保できない場合は、現場条件（ボルト径・必要トルク・周囲の隙間）を伺ったうえでMHSが対処方法をご提案します。
MXT の反力アームの長さはどのくらいですか？
寸法図のR（反力アーム長）は MXT-.7 で21mm、MXT-3 で33mm、MXT-10 で50mm、MXT-35 で74mm です。本体の高さH・幅Wと合わせて、ナット周囲のスペースに収まるかを事前に確認します。
反力アームの向きは締付と緩めで変える必要がありますか？
必要です。締付時と緩め時では反力の向きが逆になるため、MXTは反力受けをワンタッチレバーで脱着し、作業方向に合わせて付け替えます。向きを間違えると反力点に当たらず、工具が跳ね返る原因になります。
まとめ
- MXTはスクエアドライブ型のため、反力アームで反力を固定点に逃がすことが使用の前提
- 反力点は隣接ナット・フランジ・剛な構造物。薄肉部・曲面・人の体は絶対に使わない
- 当て方は向きを合わせる／面で当てる／ボルト軸に直角／ホースを外す／低圧で確認の5か条
- 届かないときはアルコアーム、狭い箇所は反力スリーブ、短い反力受けで足りるときは足付き反力スリーブ
